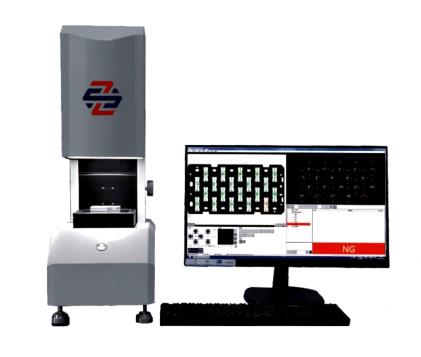

一键测量仪100

      一键式测量仪OMQ100M 技术规格书

一、设备性能概述：

OMQ100M一键式测量仪是针对批量尺寸检测的测量仪器，可以实现产品长宽尺寸、点线圆弧、位置度等要素测量。仪器采用超高分辨率相机和大视野远心镜头模组，确保测量数据的准确性、高效率及仪器的长使用寿命，仪器采用全新人性化设计的软件，可以对产品尺寸实现快速、平稳、非接触的测量。

设备优点：

1)设备易于集成轮廓光照明，满足覆膜出货全检测需求，避免二次刮伤；

2)设备易于扩展成自动化串线设备，满足现场自动化需求；

3)设备易于可以扩展成分辨率更高的光学检测系统，适应不同的精度要求；

4)设备集成度高；

5)检测时间：1s；

6)能够轻松获取锐利的边界成像效果，确保了检测精度；

7)作业模式简单，实现了真正意义上的一键秒测；

二、设备工艺流程：

（1）设备工艺：使用高分辨率相机及镜头对产品进行取像，通过图像处理软件进行分析，对玻璃产品的外长宽、外轮廓、油墨的内长宽、孔位尺寸等进行快速检测。

（2）设备运行流程：作业员上料→触摸开关→启动检测→检测完毕→报表输出检测结果→取料并分类

三、                      设备技术参数：

四、设备配置描述：

（1）设备材质：金属框架

（2）设备结构：矩形立式结构

（3）设备运行原理：作业员上料完成后，手碰触摸开关，设备上方平行光点亮，设备下方相机拍照取像，通过图像处理软件对图像进行 分析，最后软件输出对应的检测结果，并且语音提示器播报检测结果。

（4）备注：乙方保留不断更新及升级产品权利。

五、 设备主要部件描述：

（1）部件名称：相机（CCD）   数量：1  结构：矩形立式结构

（2）部件名称：远心镜头   数量：1套       结构：圆锥结构

（3）部件名称：平行光源     数量：1套    结构：平立式以及矩形结构

备注：可根据客户产品加不同的上光光源

六、随机附带文件:

七、主要用料说明:
